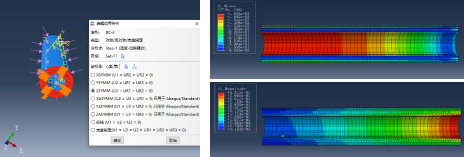

热力耦合miss应力及位移不均匀问题
由于模拟热力耦合时用层间接触老是不收敛,于是进行了了接触面绑定,多层管道,内压20,内壁温度100;外压10,外壁温度0,无约束,为什么位移两端颜色不一致。而且,若是使用ZSYMM对一端进行约束,应力和位移也不均匀。
重点检查接触,看看所有接触面上是否都有cpress的变量输出,如果没有,则说明接触没有建立。加下来说应力连续的问题,这个取决你材料的本构,不一定连续,比如A的屈服200Mpa,B的屈服400MPa。那么直接力的作用下,B到了350MPa,那A死也到不了350.再说位移连续的问题,这个取决于接触行为,如果一直保持接触状态,就是连续的,如果分开了,自然不连续。
请问Solidworks里螺纹孔、底部螺纹孔和直管螺纹孔的区别是什么?
请问Solidworks里螺纹孔、底部螺纹孔和直管螺纹孔的区别是什么?
1、底孔深度不同:
A、正常的螺纹孔深度较深, 有利于螺纹加工;
B、底部螺纹孔的底孔深度比较小;
C、直管螺纹孔底孔深度较大,有利于安装;
2、加工不同:
A、正常的螺纹孔加工面较粗糙,精度要求不高;
B、底部螺纹孔加工面较光滑,螺纹深度也较深,精度要求比较高;
C、直管螺纹孔加工面介于前两者之间;
3、Solidworks系统自带的标准件库,其包含螺栓、螺母、螺钉、螺柱、键、销、垫圈、挡圈、密封圈、弹簧、型材、法兰等常用零部件,模型数据可被装配体直接调用。
